久久婷婷五月综合色一区二区,免费无码av片在线观看播放

作為在鋁電解生產(chǎn)中起著“心臟”作用的預(yù)焙陽極組，在節(jié)能降耗方面的重要作用已經(jīng)被越來越多的廠家重視起來。

磷生鐵澆鑄具有以下特點：

磷生鐵中含磷量高，流動性好，

具有良好的冷脆性，容易壓脫，

滿足了重復(fù)使用的要求，

所以磷生鐵在預(yù)焙陽極電解槽中得到了廣泛的應(yīng)用。

因此，

進一步降低電解鋁生產(chǎn)成本

已經(jīng)成為國內(nèi)電解鋁行業(yè)長期研究的重要課題，

在陽極組裝過程中，

鋼爪和炭塊之間的結(jié)合物均采用磷生鐵。

國內(nèi)幾家電解鋁企業(yè)磷生鐵成分現(xiàn)狀調(diào)查表：

企業(yè)	碳％	硅％	磷％	錳％	硫％
山西某企業(yè) (20萬噸／年)	2.702	2.754	2.004	0.434	0.264
	2.596	2.899	1.258	0.699	0.238
	2.721	1.771	2.189	0.477	0.250
山西某企業(yè) (11萬噸／年)	2.221	2.210	1.100	0.565	0.487
	2.413	2.835	0.993	0.467	0.379
	2.227	2.855	1.152	0.522	0.428
河南某企業(yè) (20萬噸／年)	2.561	3.011	2.001	0.433	0.331
	2.334	2.952	1.763	0.572	2.292
	2.457	3.440	1.954	0.564	0.277

由上表可以看出

這幾家企業(yè)的磷生鐵成分和行業(yè)內(nèi)的標(biāo)準相差很大，

集中的問題是C、Mn元素含量偏低，

Si、P、S三種元素含量偏高。

這均會導(dǎo)致磷生鐵成分的不達標(biāo)，

從而使電解鋁生產(chǎn)出現(xiàn)瓶頸。

磷生鐵成分不達標(biāo)的嚴重影響

1、鐵水流動性差，澆鑄的陽極鐵環(huán)不平整飽滿，氣孔缺陷較多，上槽后，由于電流分布不均而大量化爪。

2、鐵環(huán)有裂縫現(xiàn)象。鐵環(huán)如果有裂縫，則陽極上槽后鐵環(huán)受熱膨脹時，鐵環(huán)先將裂縫合攏后才脹緊碳碗壁，這樣會造成鐵環(huán)對碳碗的脹力減小，使鐵碳壓降增加。甚至有的鐵環(huán)有2個以上裂縫，造成鋼爪松動，使陽極脫落。鐵環(huán)若不裂縫，則鐵環(huán)受熱膨脹后，鐵環(huán)直接產(chǎn)生對碳碗壁的徑向膨脹力，使鐵碳壓降減少。

3、澆鑄時鐵水溫度較高，影響熔化爐的壽命和耗費電能。

4、因為陽極鐵碳壓降增大，帶來無功損耗。

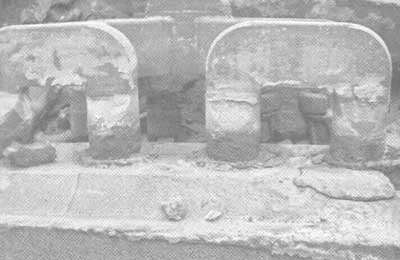

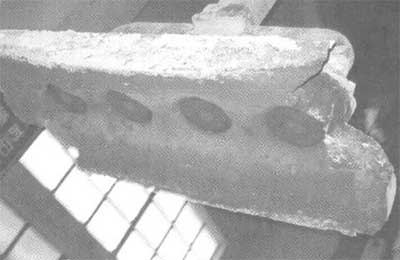

5、最嚴重的是造成陽極炭塊從鐵環(huán)底部斷層。

客戶回訪

診斷證明：

磷生鐵成分不達標(biāo)造成的后果是顯而易見，輕則鐵炭壓降變大，導(dǎo)桿鋼爪松動，鐵環(huán)裂紋，重則炭塊脫落、斷層，給企業(yè)帶來巨大的損失。

你好！我以前用的磷生鐵是不達標(biāo)的，直接導(dǎo)致陽極炭塊斷層。跟著后續(xù)的生產(chǎn)根本就無法達成。讓我損失嚴重啊。通過朋友推薦，我用了HJ磷生鐵，使用過后，以前生產(chǎn)的問題再也沒有出現(xiàn)過。于是我又大量購進了一批磷生鐵，效果非常好。到現(xiàn)在我還一直使用著匯金磷生鐵，非常好！

您好！感謝您使用匯金磷生鐵系列產(chǎn)品! 匯金磷生鐵系列產(chǎn)品助力電解鋁行業(yè)中的 “心臟”預(yù)培陽極組，在顯著提高鋼爪材質(zhì) 和碳素質(zhì)粘結(jié)強度、增強導(dǎo)電性能、增強磷鐵環(huán)脆性的優(yōu)良性能條件下，對鋼爪材質(zhì) 及碳素質(zhì)均有良好的粘結(jié)強度，有效防止電解過程中陽極脫落。在磷鐵環(huán)壓脫工序中，磷鐵環(huán)具有較好的脆性，磷鐵環(huán)壓脫更加便捷。導(dǎo)電性能優(yōu)越：具有良好的導(dǎo)電性能，保證電流在鋼爪之間的均勻分布。有效減少能耗損失，大大降低生產(chǎn)成本。

合作大咖
